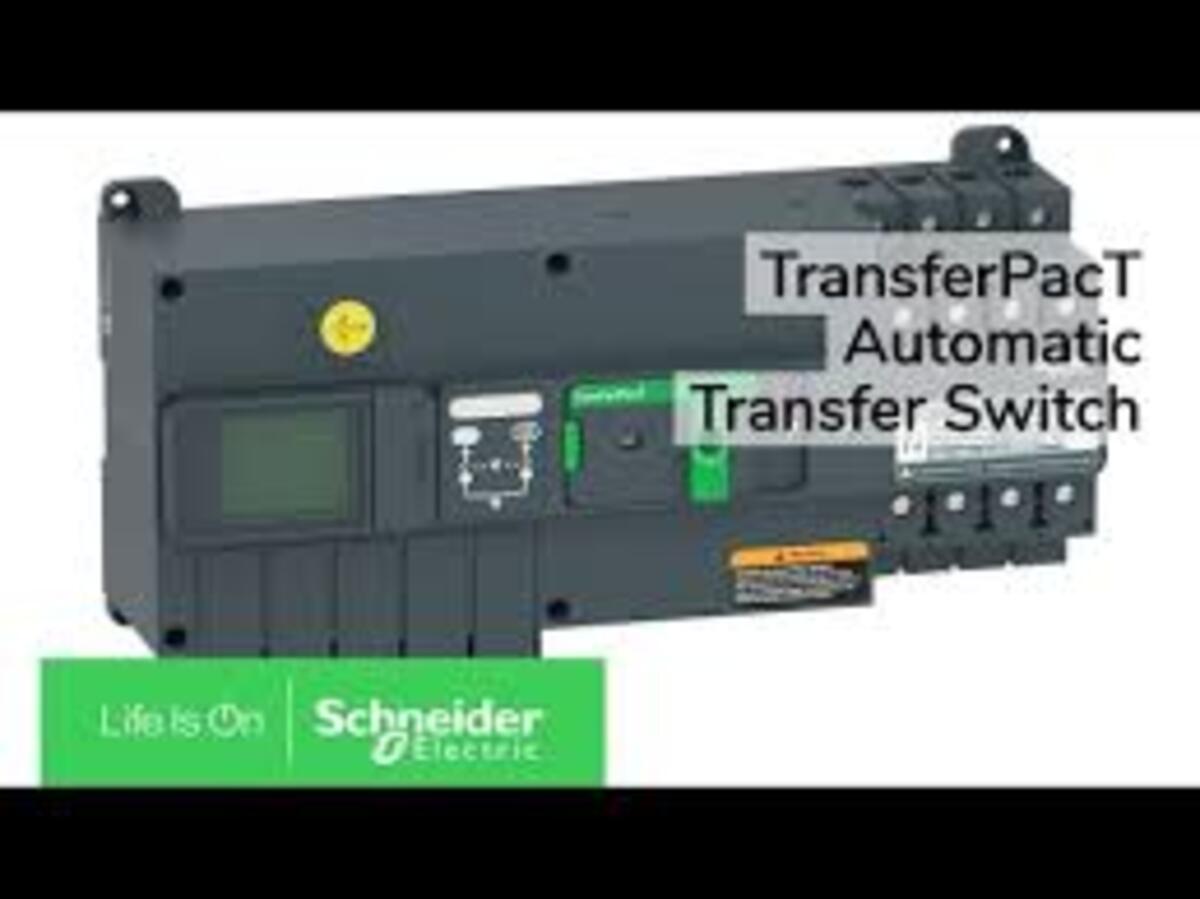

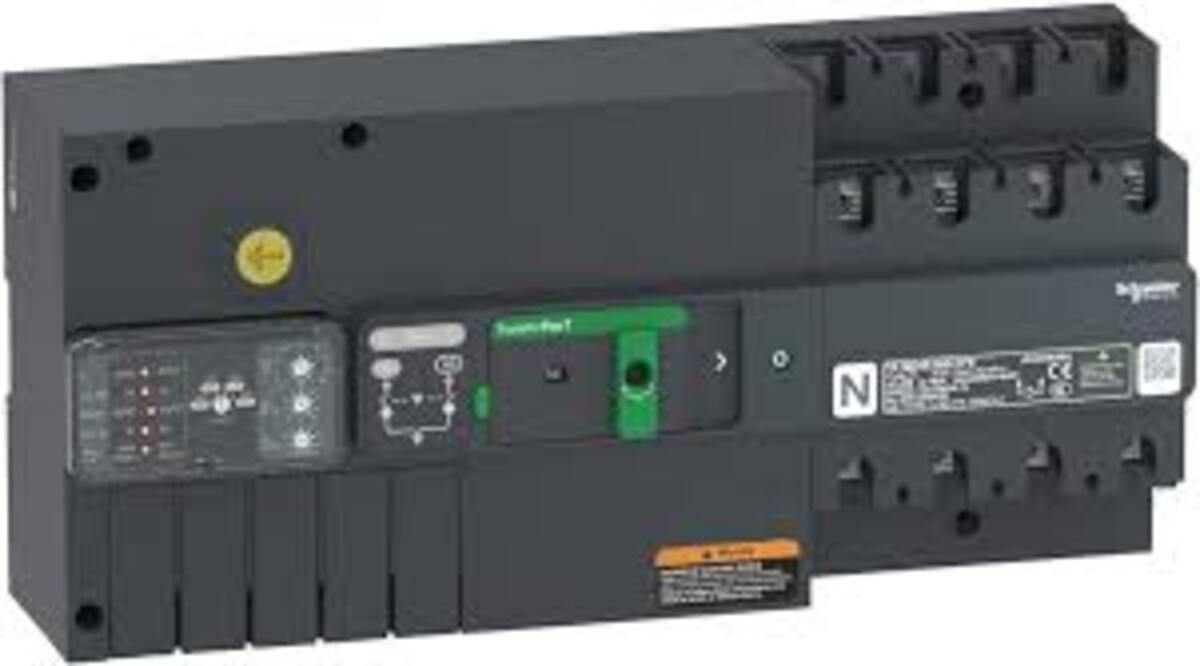

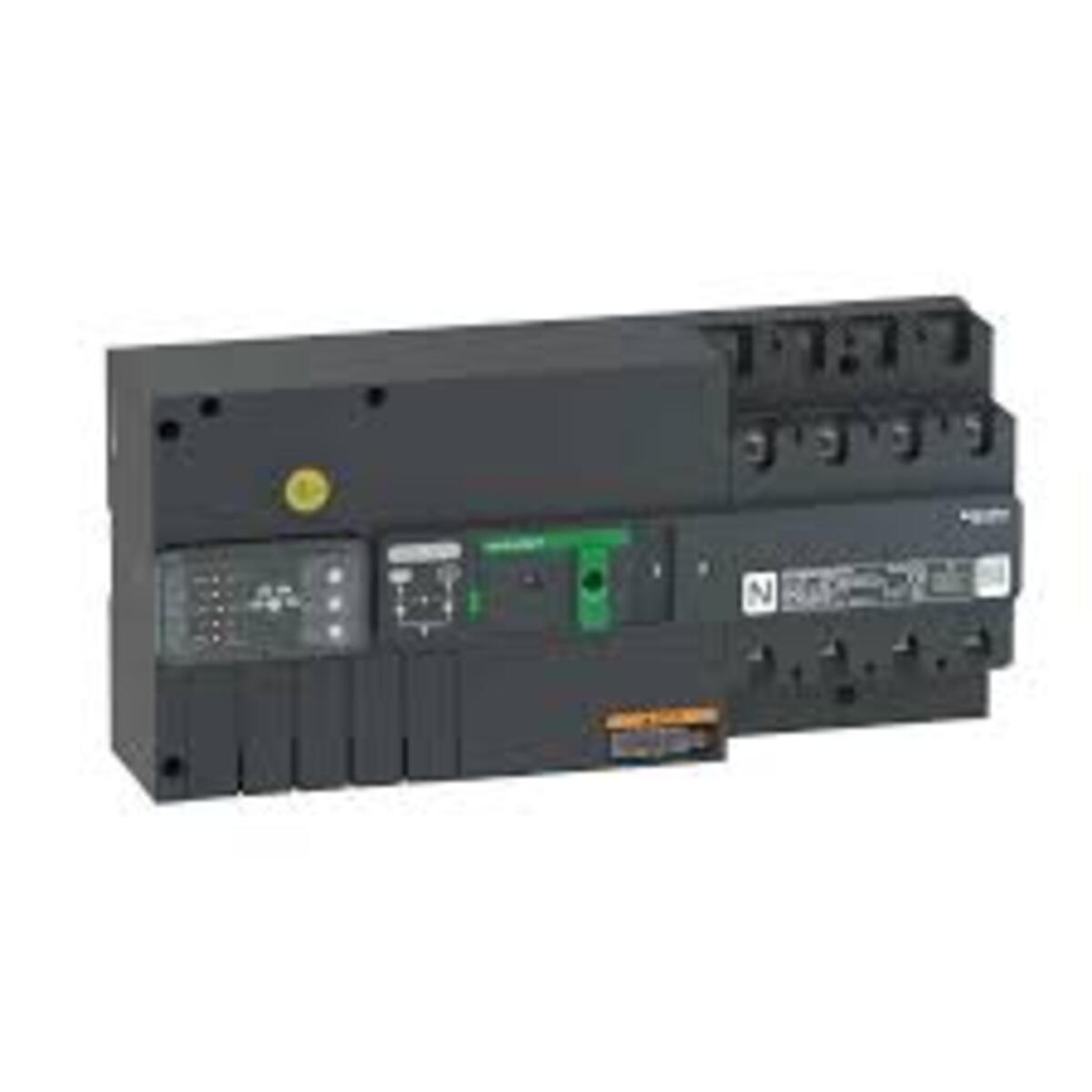

Transfer Şalteri Otomatik 160a 4p ( Standart Ta16 )( Transferpackt-Ats )

Ana
Ürün aralığı
TransferPacT
Ürün veya bileşen tipi
Otomatik aktarma anahtarı
Cihaz uygulaması
Tedarik kaynağını değiştir
kutup açıklaması
4P
Ağ tipi
AC
Ağ frekansı
50/60Hz
Olumsuz bağlantı
Berbat
Montaj modu
Sabit
ters bağlantı
Berbat
Temas konumu göstergesi
Evet
[Icm] anma kısa devre yapma kapasitesi
Giriş koruma devre kesicili 154 kA 50 Hz'de 400 V AC 50
Hz'de tek başına 20 kA yük ayırıcı 400 V AC
izolasyona uygunluk
Evet
Tamamlayıcı
Transfer anahtarı sınıfı
Bilgisayar
temas pozisyonu sayısı
3
Sinyal kontakları bileşimi
1 NA + 2 NK
1 NK + 2 NA
2 NA
Kullanım kategorisi
AC-33B
[Ue] anma çalışma gerilimi
400 V AC 50/60 Hz
Kontrol tipi
Döner düğme
Seçici anahtar
Çalışma modu
Otomatik
Manuel
Montaj desteği
Plaka
DIN rayı
Kilitleme seçenekleri açıklaması
KAPALI konumda asma kilit
Anma görevi
Kesintisiz
[Ui] anma yalıtım gerilimi
Anahtar: 800 V
Denetleyici: 500 V
[Uimp] anma darbe dayanım gerilimi
Anahtar: 8 kV
Denetleyici: 6 kV
[Yani] anma çalışma akımı
125 bir
mekanik kilitleme
Mekanik kilitleme ile
mekanik dayanıklılık
10000 döngü
Bağlantı aralığı
30 mm
[Icw] anma kısa süreli dayanım akımı
0,1 saniye boyunca 10 kA
Yükseklik
164 mm
Genişlik
351 mm
Derinlik
95 mm
Net ağırlığı
5,6 kilo
[Ith] konvansiyonel serbest hava termik akımı
60 °C'de 125 A
Çevre
standartlar
IEC 60947-6-1
Ürün sertifikaları
CE
CB
CCC
IP koruma derecesi
Ön yüz: IP40 otomatik mod
Muhafaza içinde: IP20 manuel mod
Çalışma için ortam hava sıcaklığı
-25…70 °C
Depolama için ortam hava sıcaklığı
-35…85 °C
Kirlilik derecesi
3
Paketleme Birimleri
Birim Paket Tipi 1
PCE
Paket 1'deki Birim Sayısı
1
Paket 1 Yükseklik
30cm
Paket 1 Genişliği
40cm
Paket 1 Uzunluğu
60cm
Paket 1 Ağırlık
7,154 kilo
